一些历史
Purpose of modulation
- Better for transmission and propagation（更适合传输和传播）
- Better for Spectrum efficiency（更好的频谱效率）
- Reduce the impact of the channel to signal（减少通道对信号的影响）

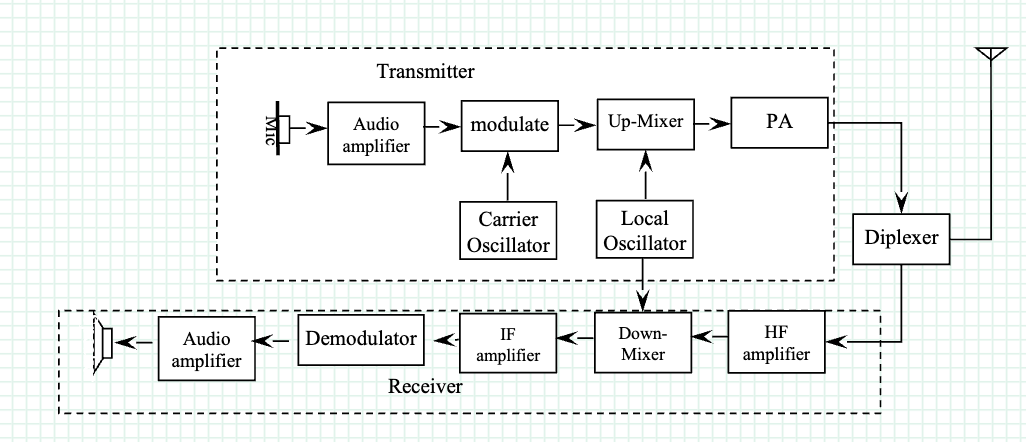

Analog transceiver system

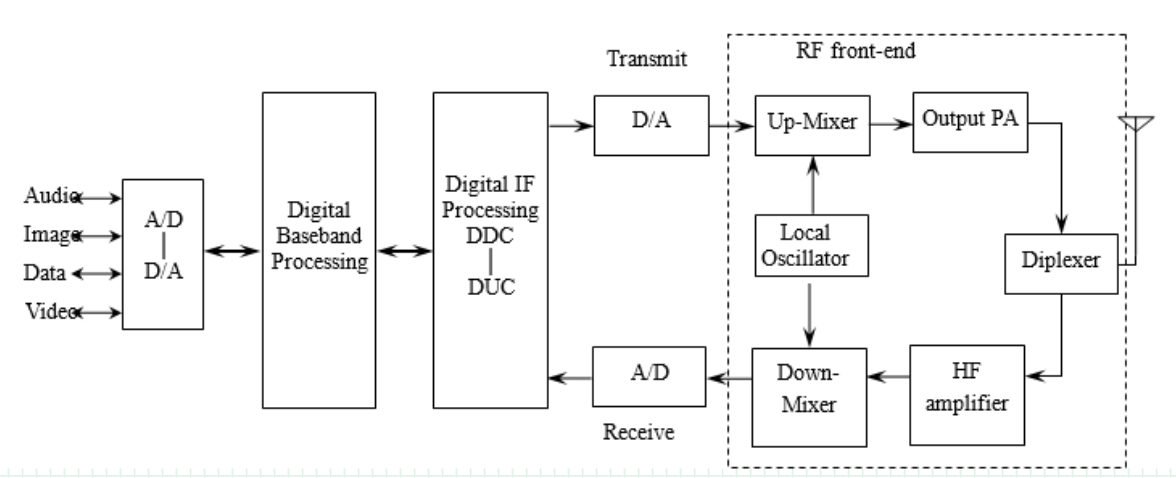

Digital transceiver system
2GHz power amplifier for Mobile phone
RF等效模型

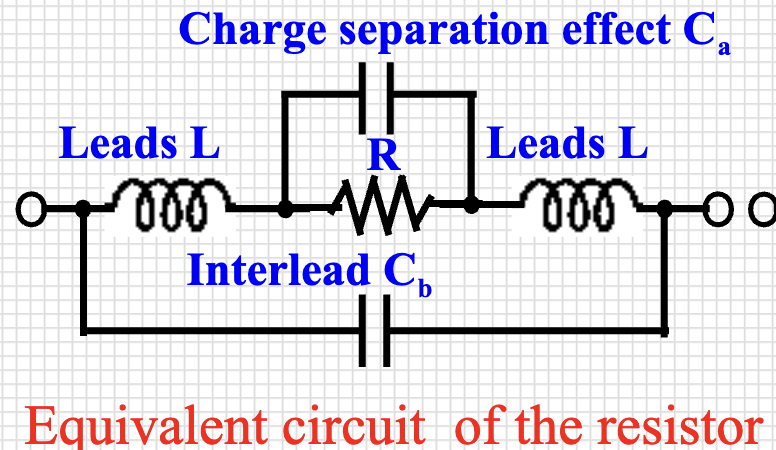

电阻
绕线电阻

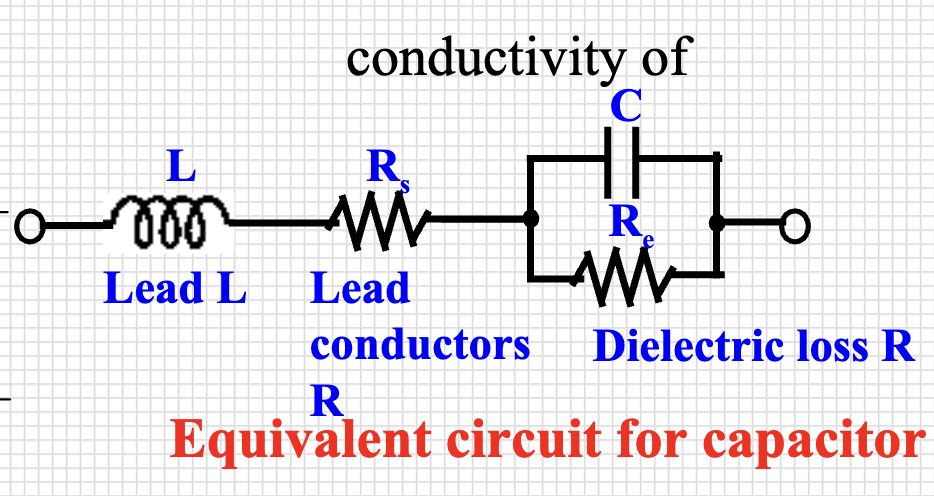

电容

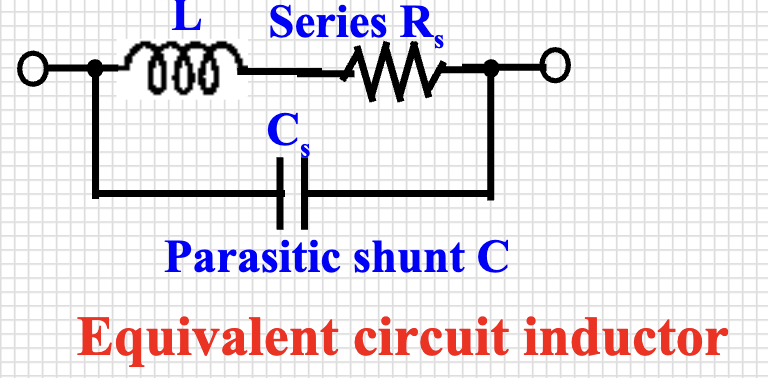

电感
单位换算
1mil=0.0254mm
传输线
反射系数与输入阻抗
回波损耗和插入损耗
Smith Chart
左导纳与右阻抗，
上电感和下电容。
阻抗导纳四组切，
小圆无穷大圆零。
串感并容顺时针，
阻抗串联导纳并。
驻波反射同心圆，
小圆行波大无穷。
S参数

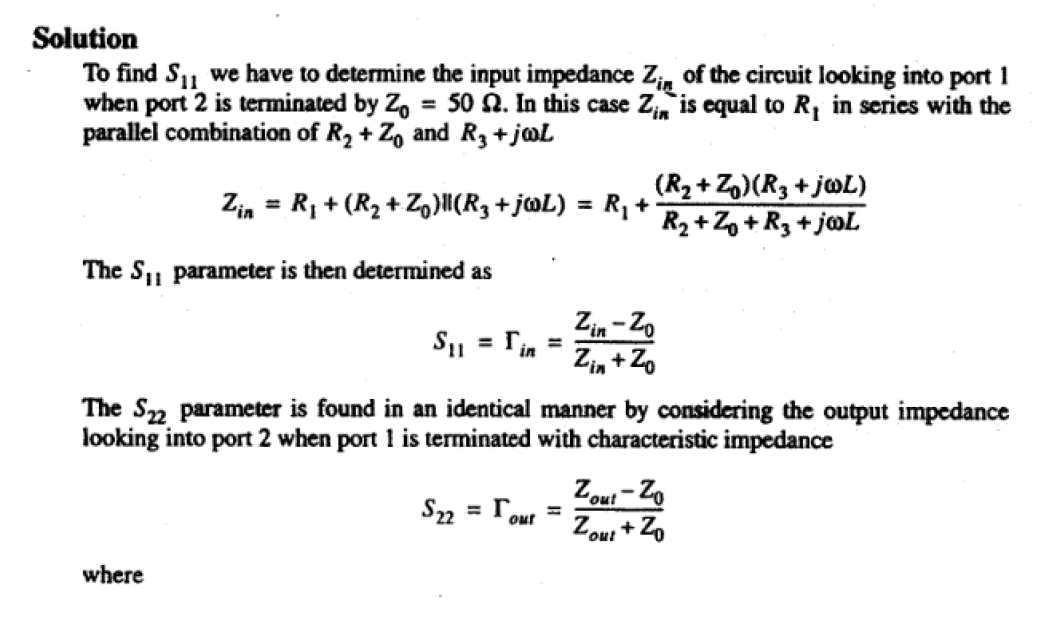

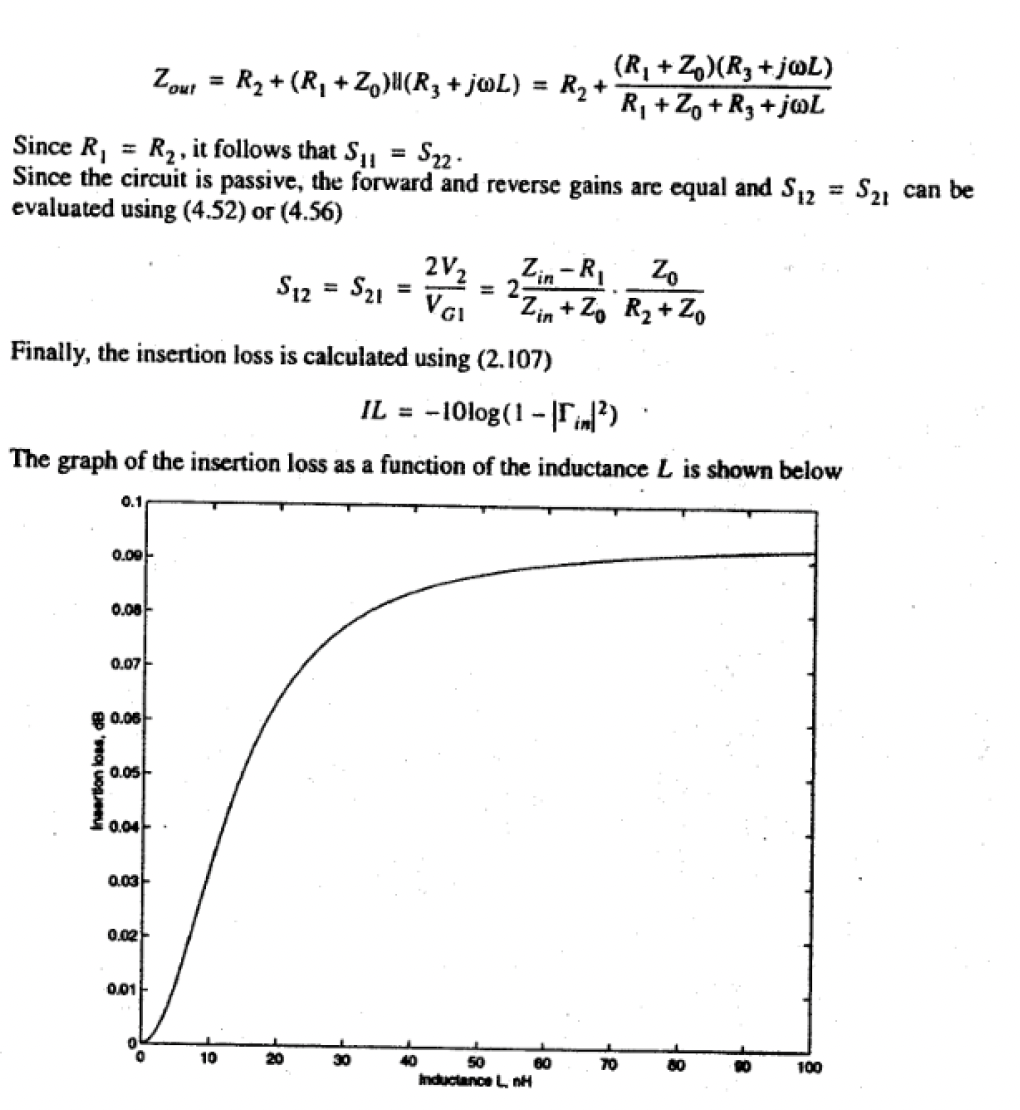

例题
品质因数
通带越窄，越高。
滤波器
例题
微带滤波器阶数
去掉头尾的源之后查有几条微带线
切比雪夫滤波器
- 优点：更少阶数实现衰减
- 缺点：波纹更严重

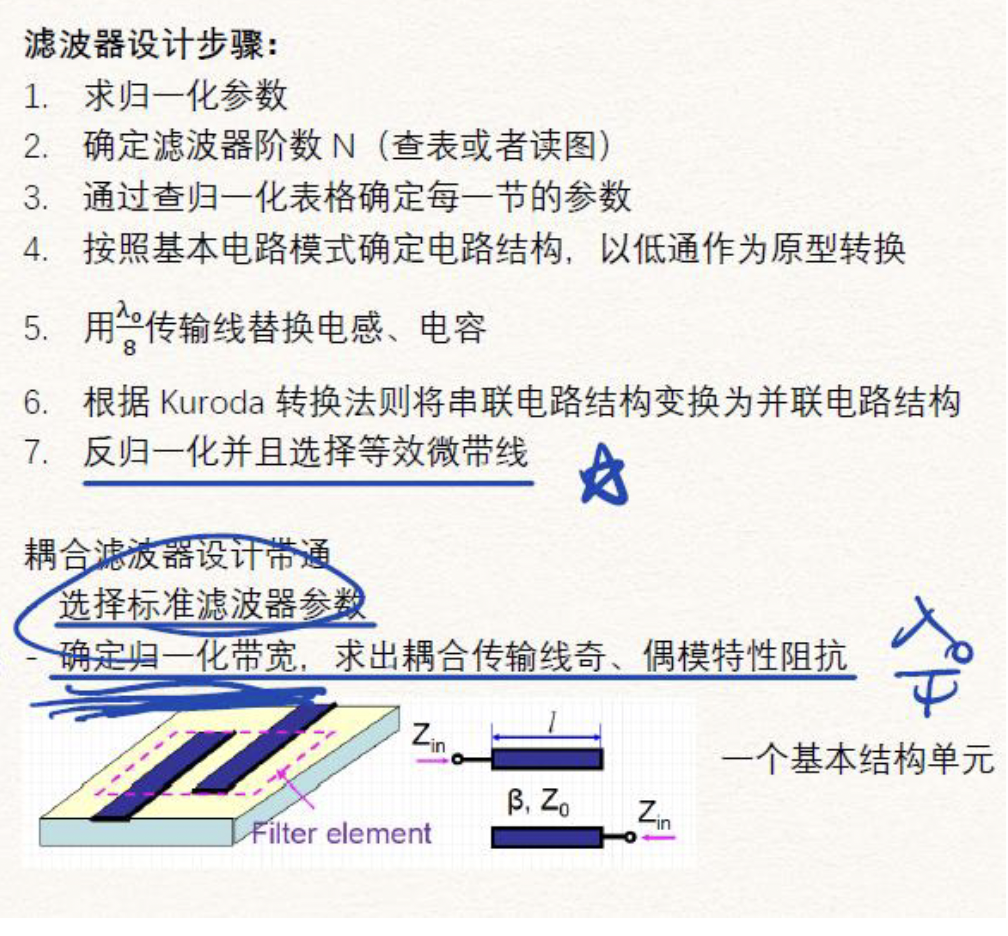

滤波器的设计步骤
功分器

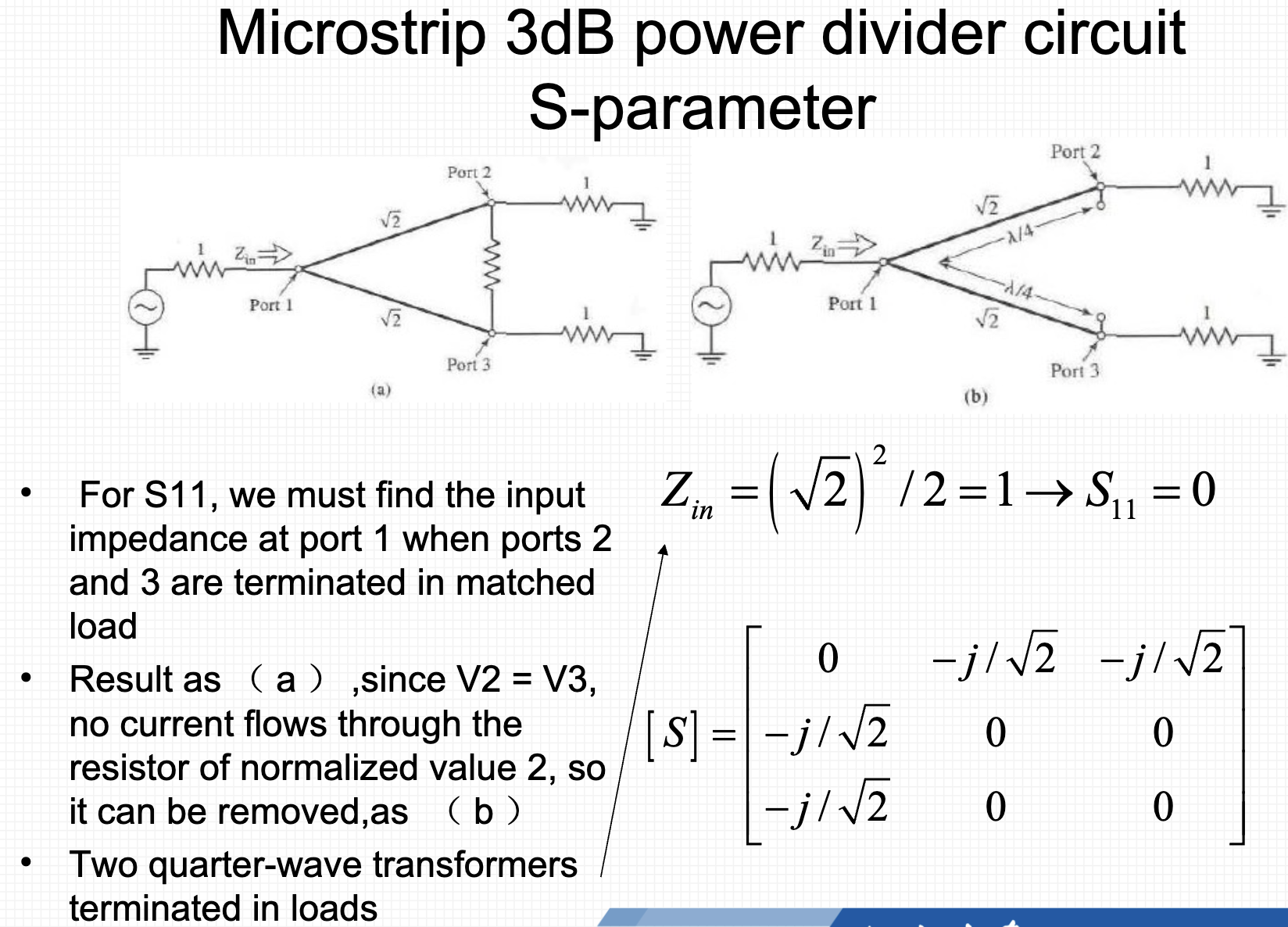

Microstrip 3dB power divider
Wilkinson power divider
定向耦合器
定向耦合器参数
- Coupled(dB):
- Directional(dB):
- Isolated(dB):
- Through(dB):
Microstrip 3dB branch-line directional coupler
1dB压缩点
信号线性程度被退化到1dB的点

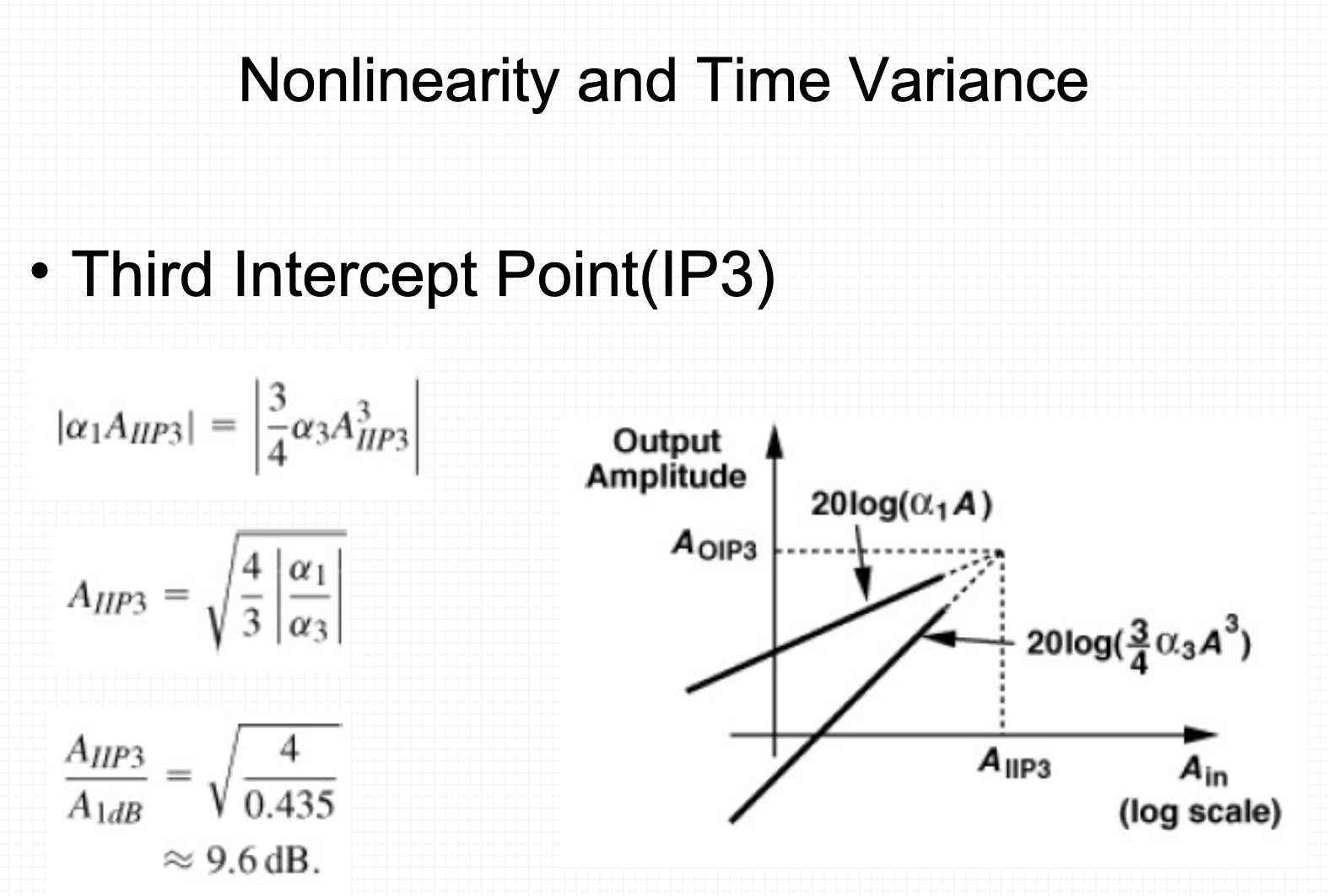

Third Intercept Point(IP3)
三阶交调分量：

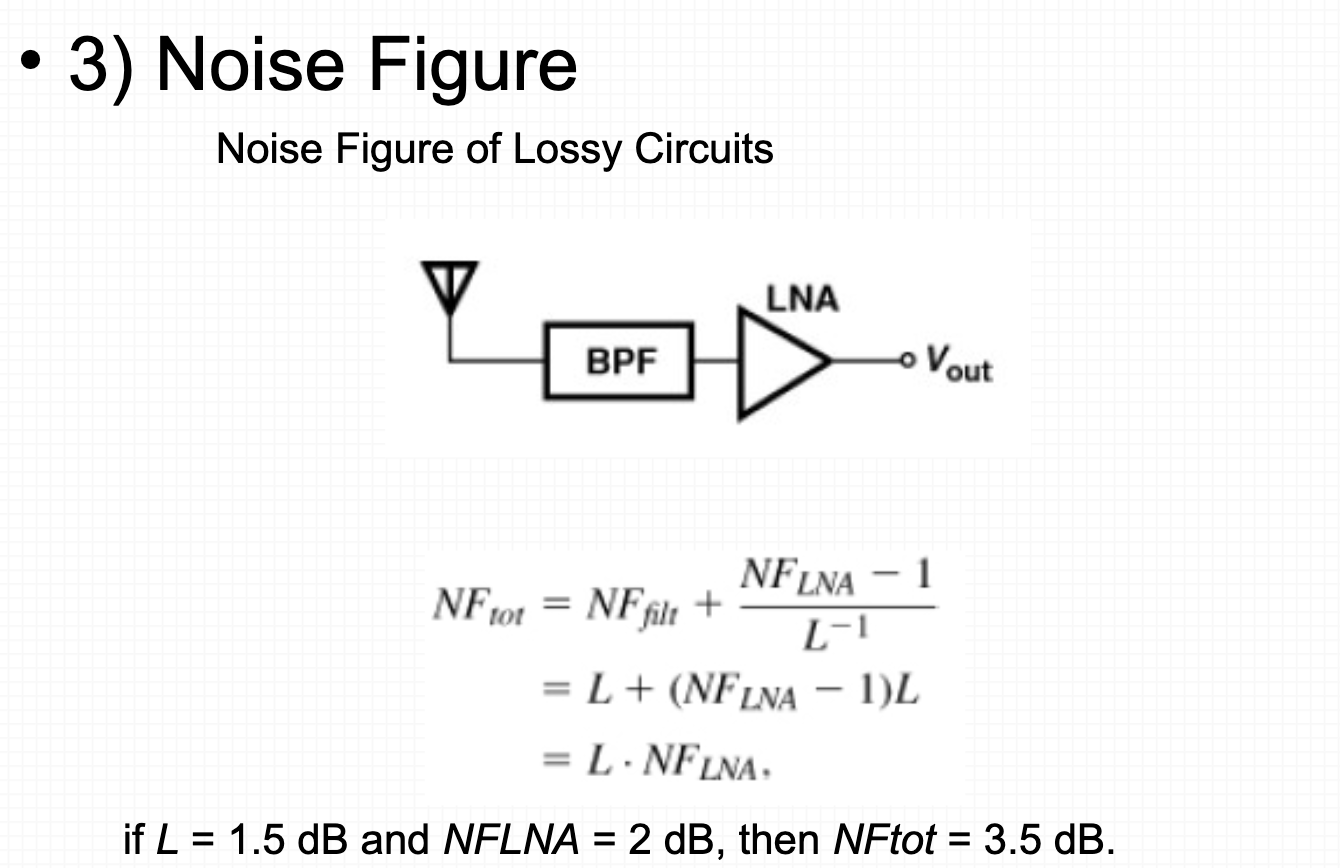

噪声系数
无缘有耗器件的噪声系数等于其插入损耗，也是放大系数的倒数。
多级噪声系数
等效噪声温度
灵敏度和动态范围
动态范围
电路可接受的最大输入电平与电路可提供合理信号质量时的最小输入电平的比值。

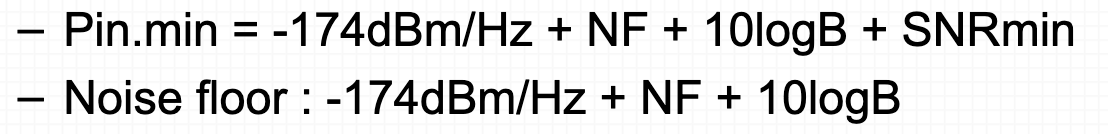

灵敏度
系统能够以可接受的SNR检测到的最小信号电平。
无杂散动态范围(SFDR)
在一个较小的输入电平下，一个接收器在产生可接受信号质量的情况下能容忍的相对最大干扰信号。
收发机
基本外差接收机

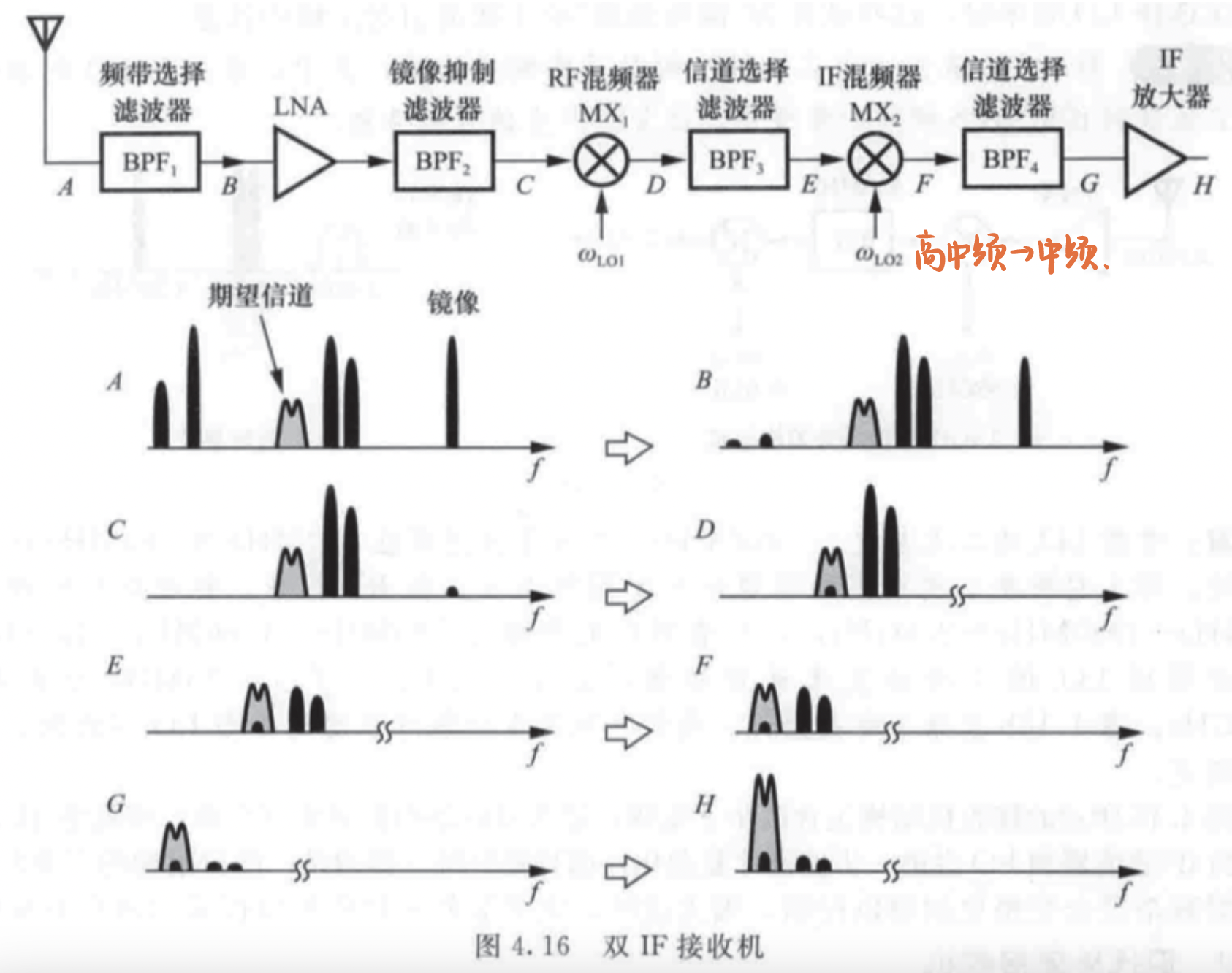

超外差接收机
优点：
- 高频变到中频，处理成本低
- RF相比IF更易滤波
- 与零差比灵敏度更高
- 减少中频混叠
缺点：
- 本振泄漏、镜频
- 成本高、复杂
- 需要可靠接收技术
零中频接收机
优点：
- 无镜频
- 结构简单，易于集成，体积小，单片化，低功耗
缺点：
- 存在直流偏置
- LO leakage
- I/Q mismatch
Hartley Architecture
90度相移的实现：

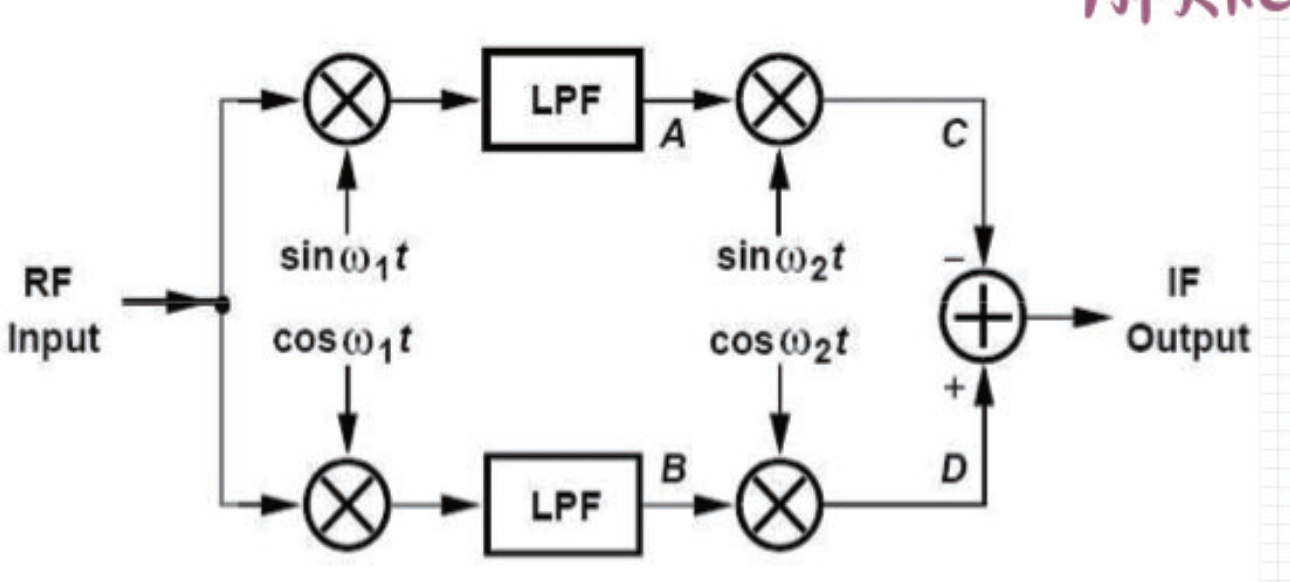

Weaver Architecture
解决RC带宽不足的问题

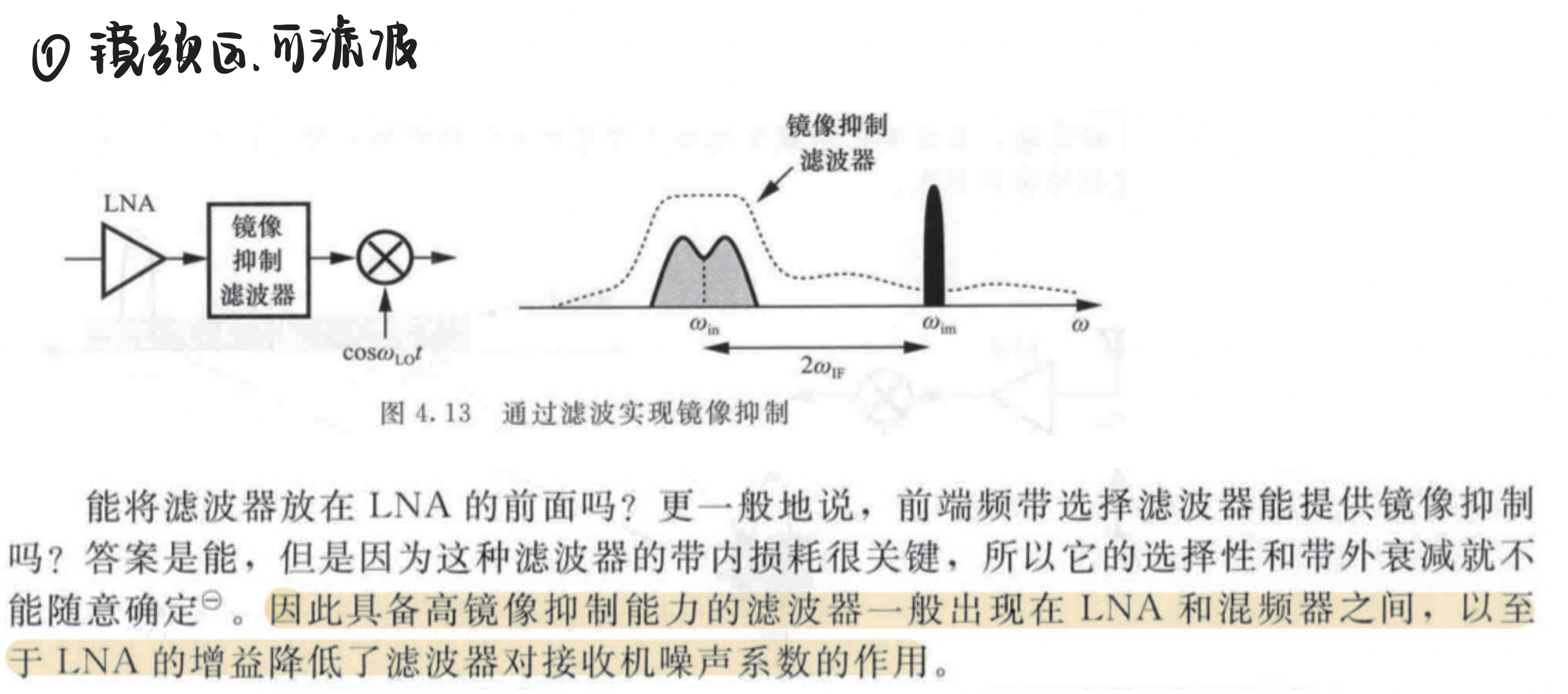

镜频抑制

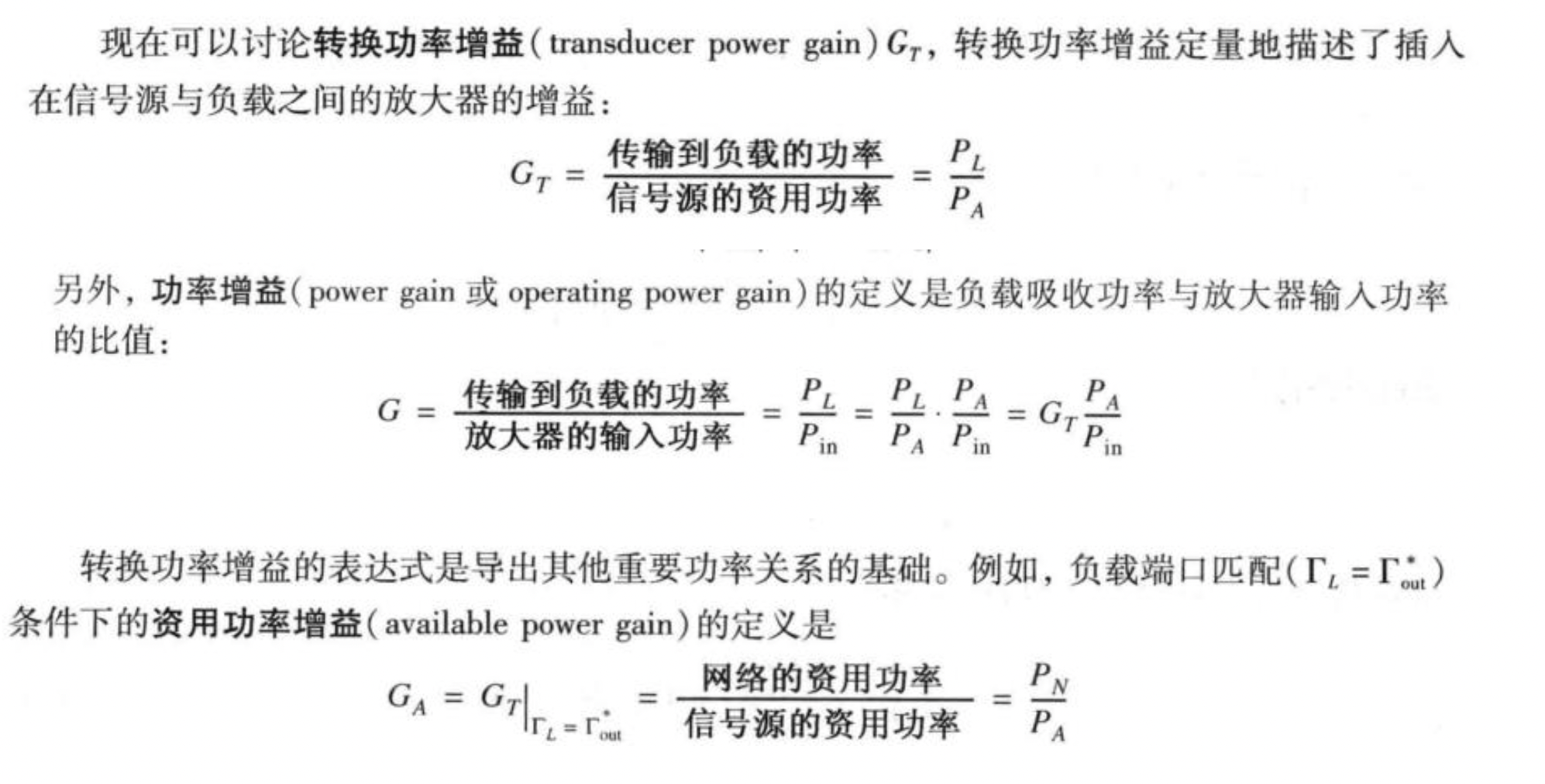

功率增益
LNA设计步骤
- 选择三极管，确定直流偏置网络，获得小信号模型、S参数
- 计算，若则进行下一步，否则确定稳定性圆，若大部分稳定则进行下一步，否则更换三极管
- 画出等增益曲线原图和等噪声曲线圆图，确定最大增益点和最小噪声点，选取，确定
- 确定输出匹配网络
- 确定集总参数及微带传输线参数，由微带/集总元件进行匹配
- 版图分析，兼顾VSWR
Balanced Amplifier
具有更好的VSWR
一个放大器失效后只是增益减少3dB，仍然可以工作，输出有90度相位差
使用沃尔金森功分器：
缺点：尺寸增大，耦合器带宽带来的频率响应降低

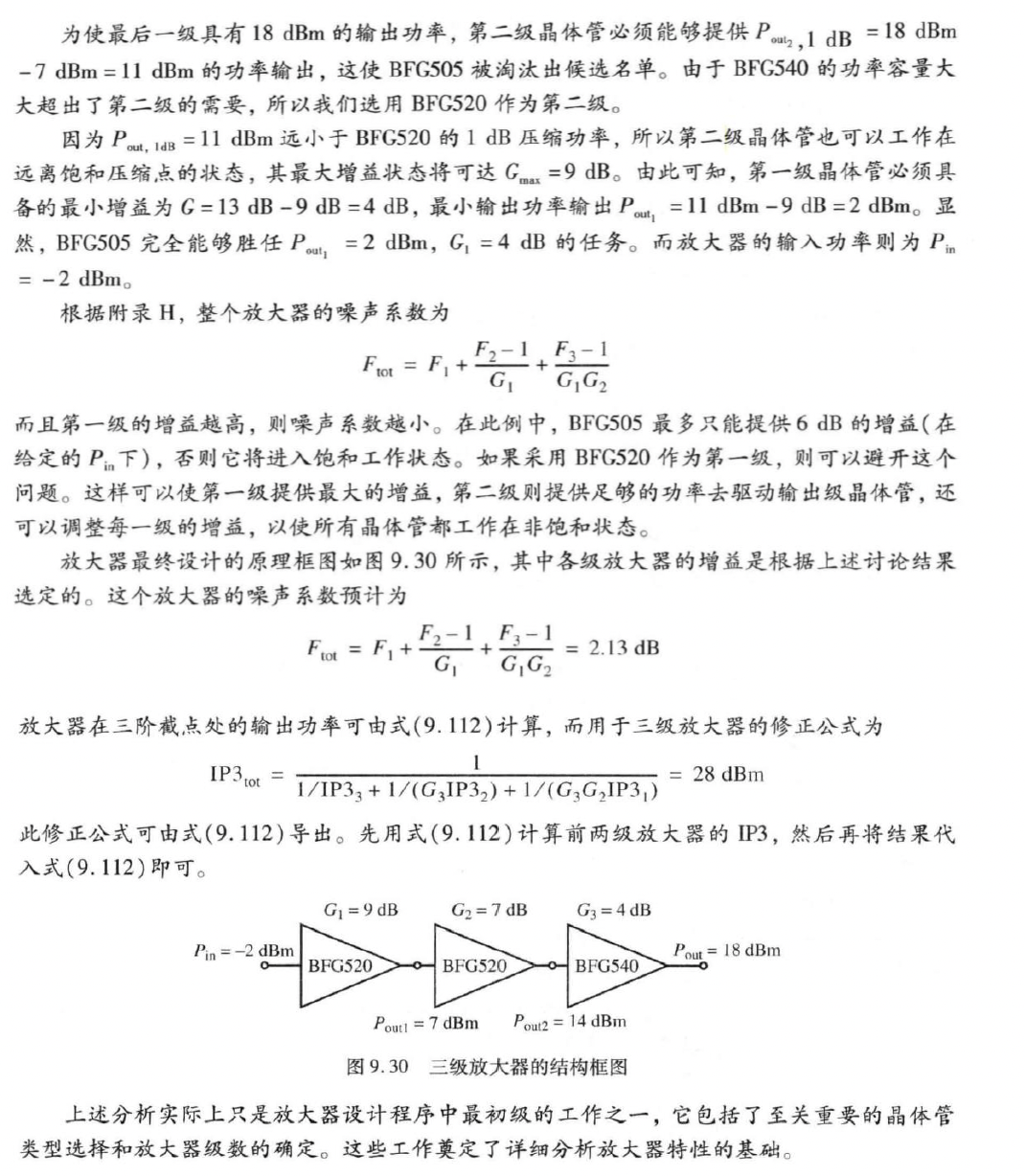

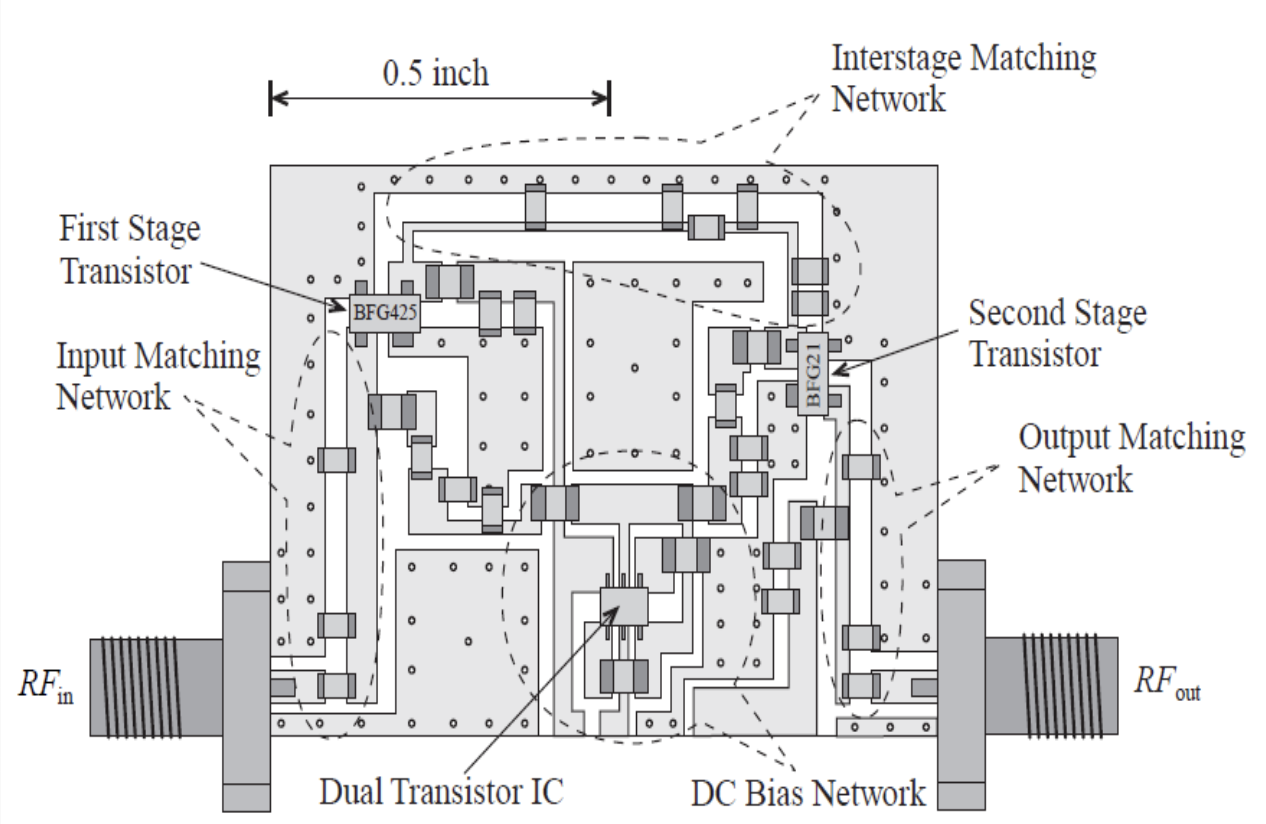

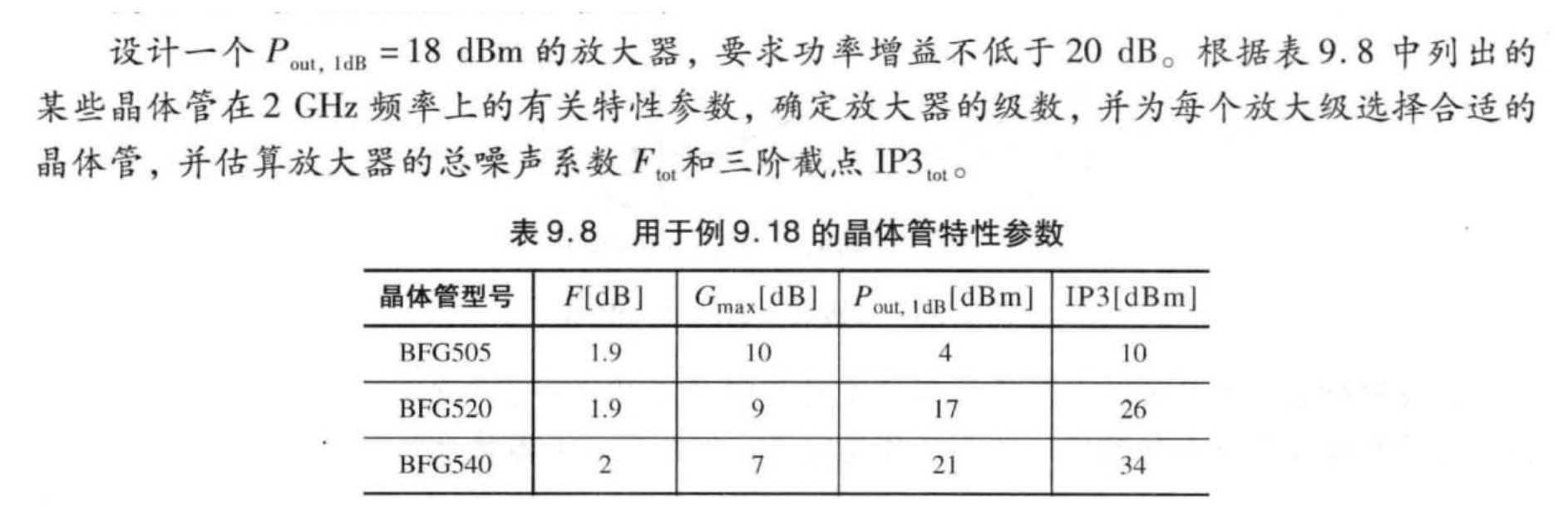

多级放大器设计
放大器效率
- A类：50%
- B类：78.5%
- E、F：趋近于100%

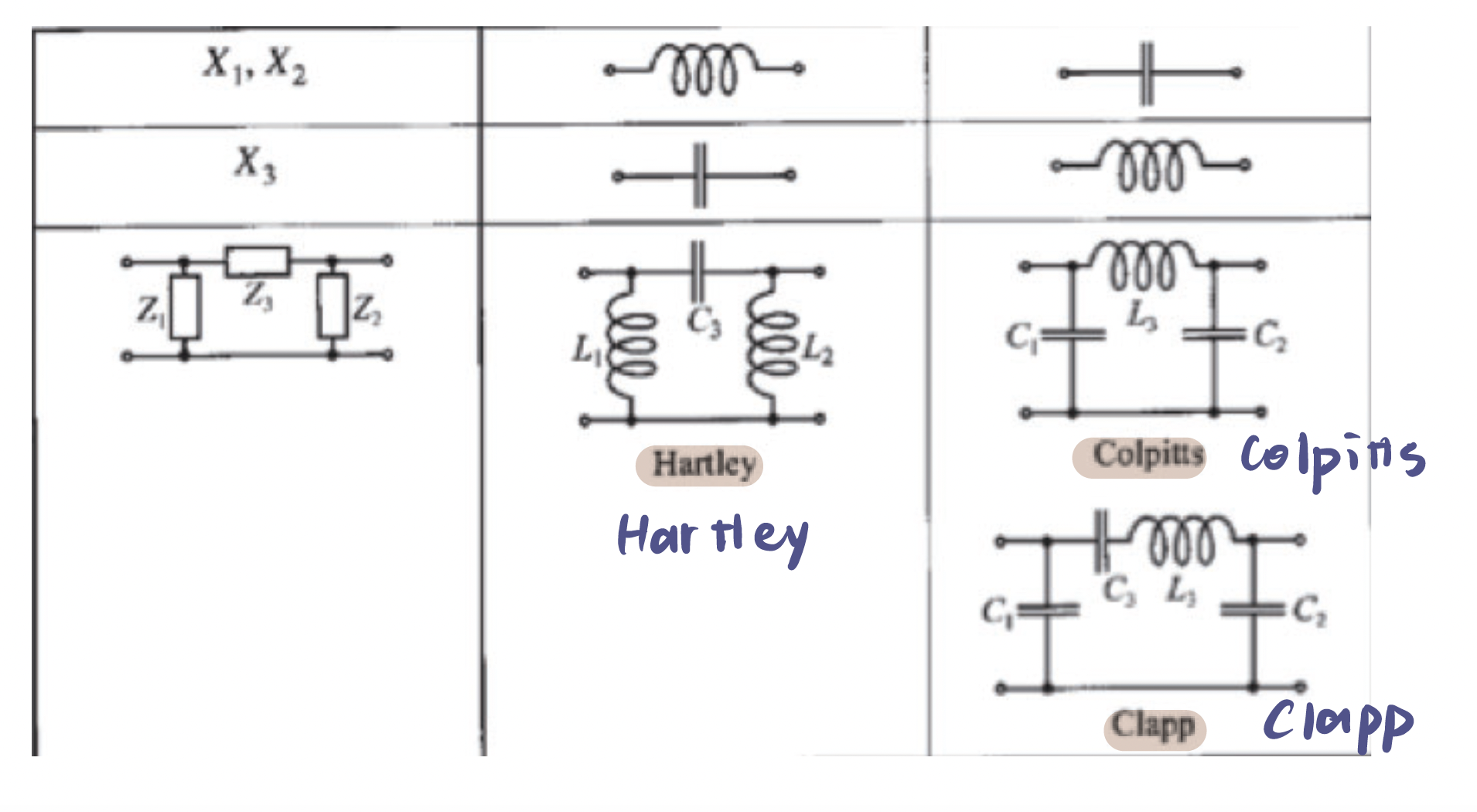

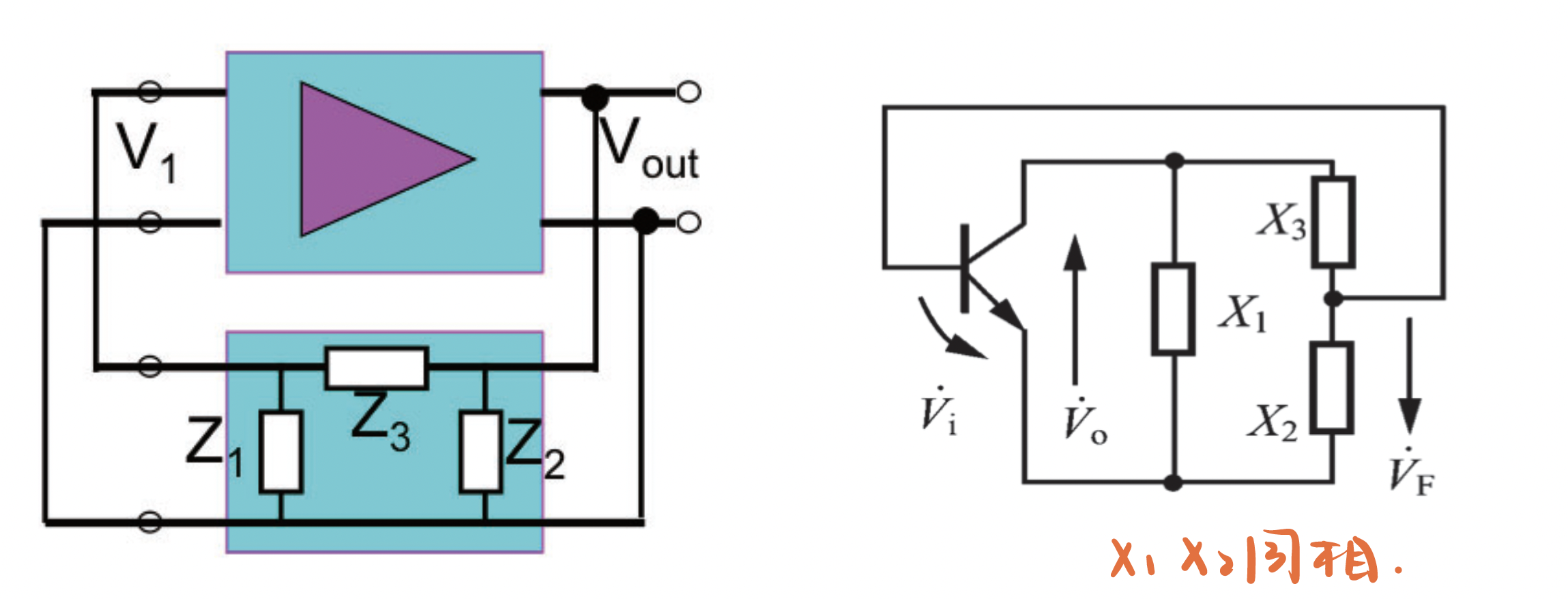

三点式振荡器

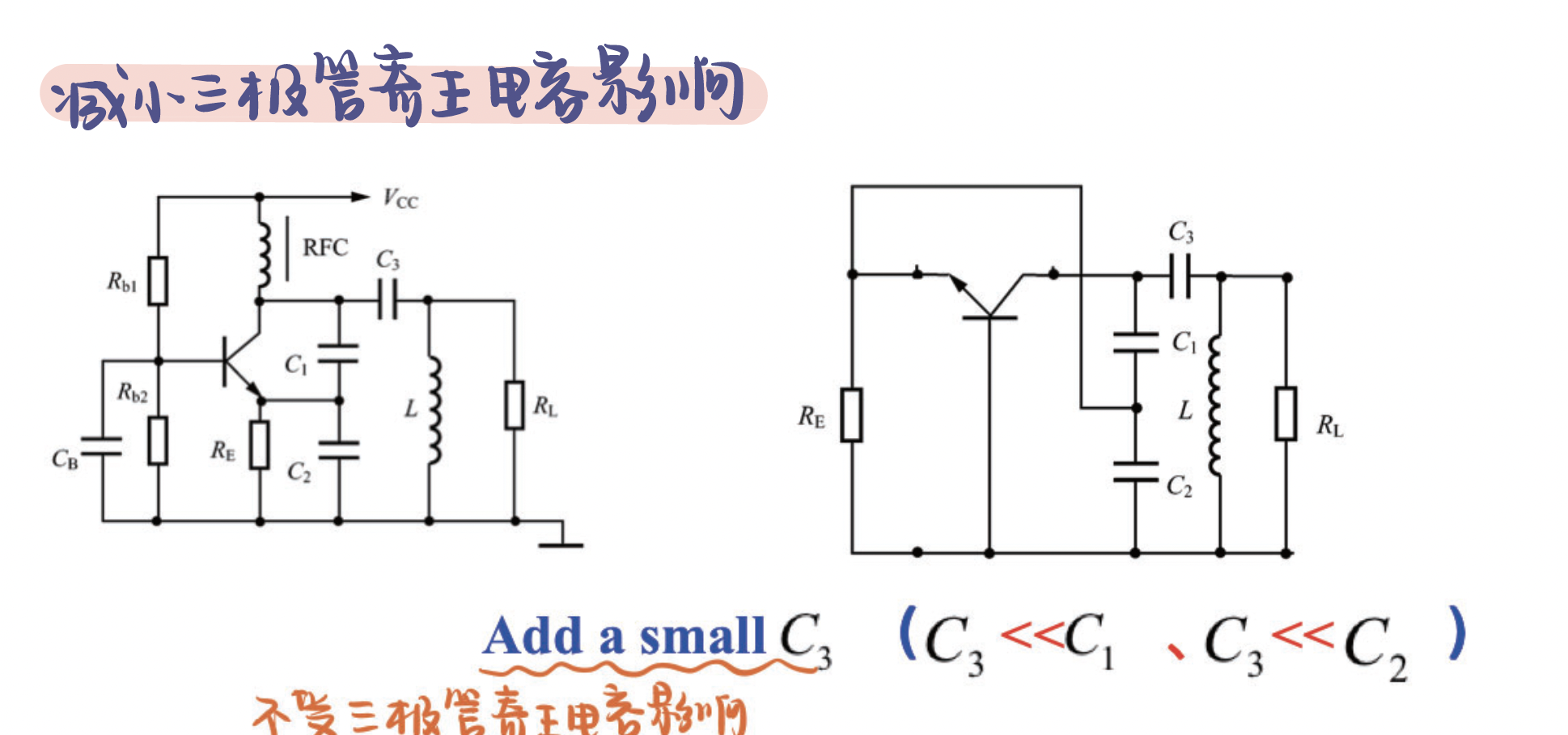

Sillery振荡器
介质振荡器
VCO（压控振荡器）

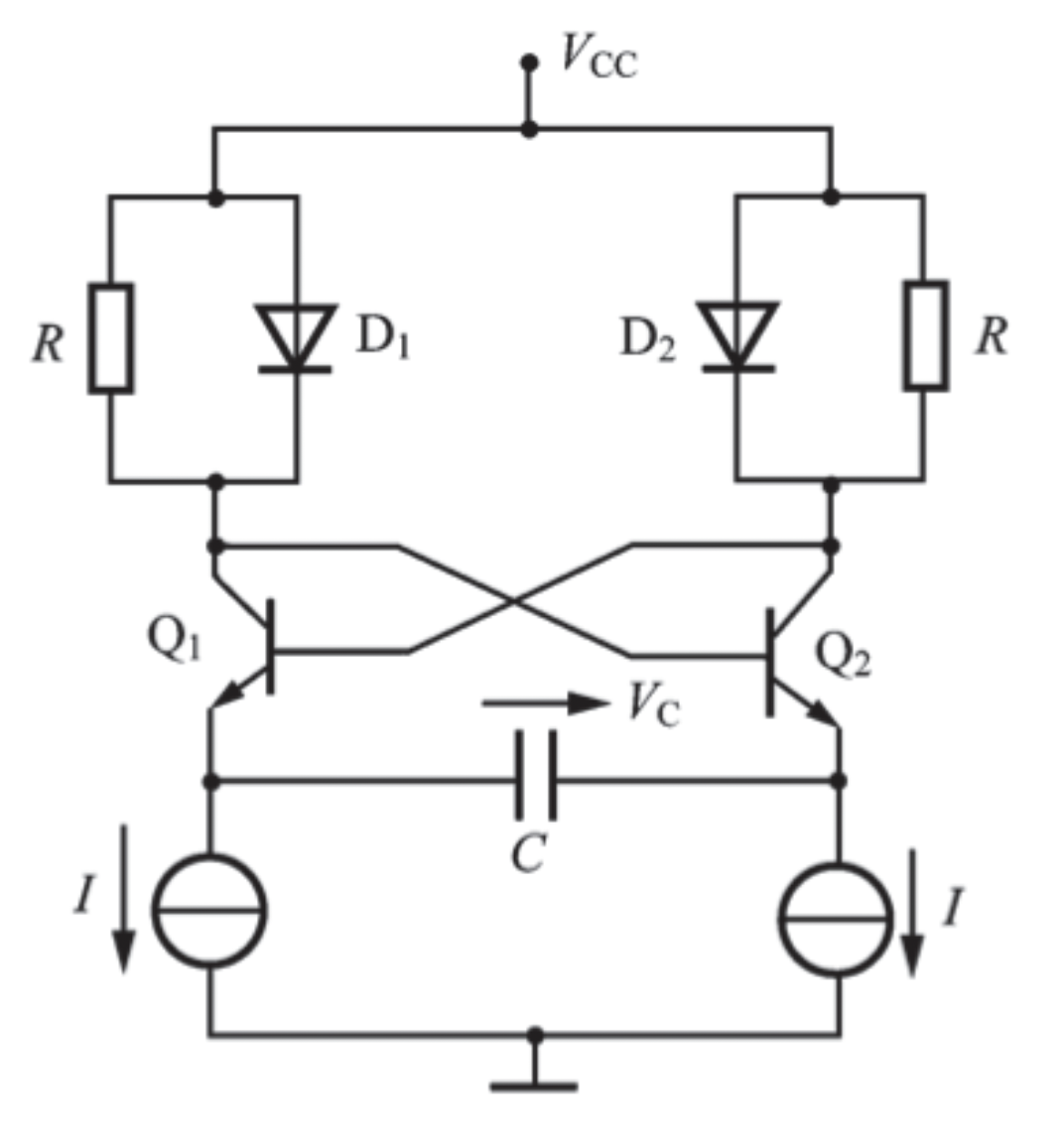

多谐振荡器
混频器的基本器件
二极管、MOSFET、BJT
混频器原理图

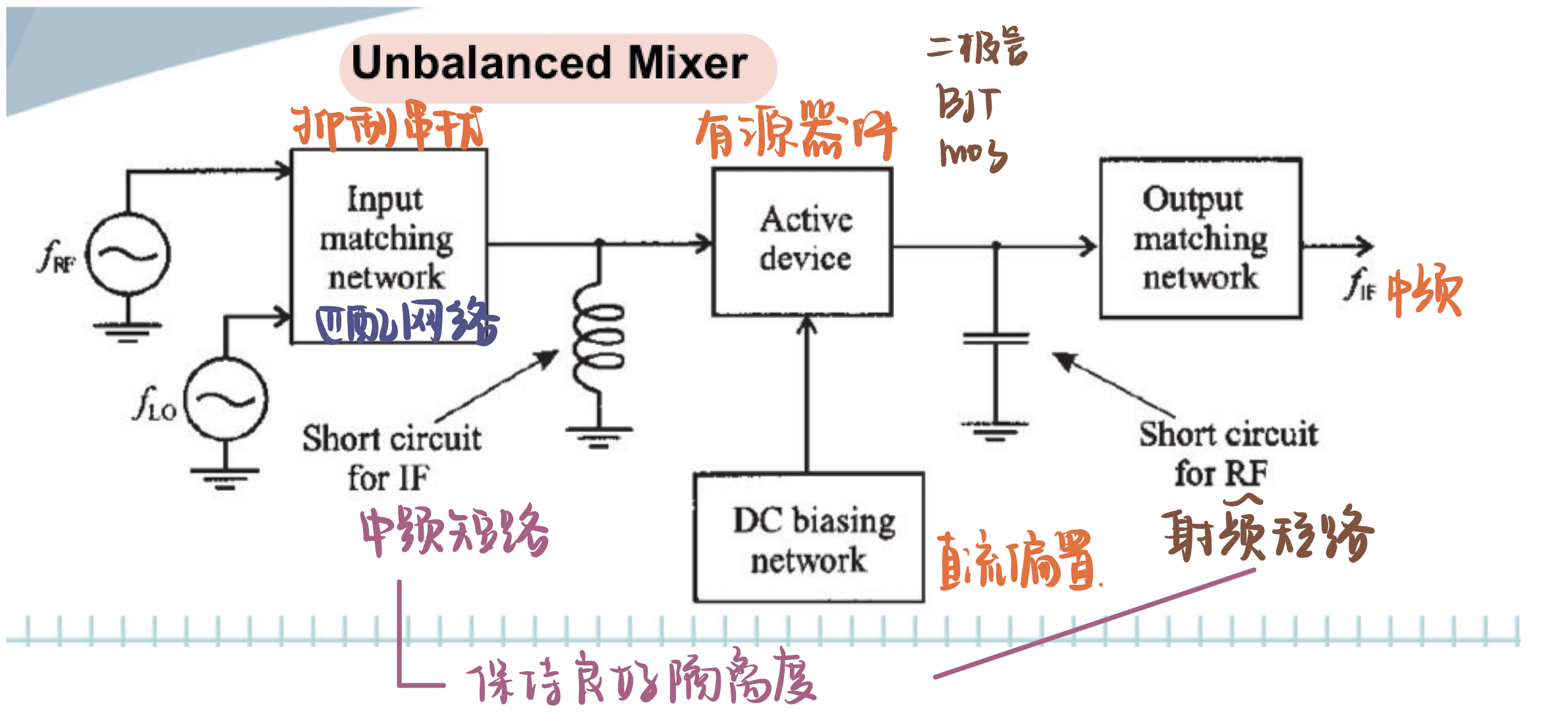

Single-Ended Mixer

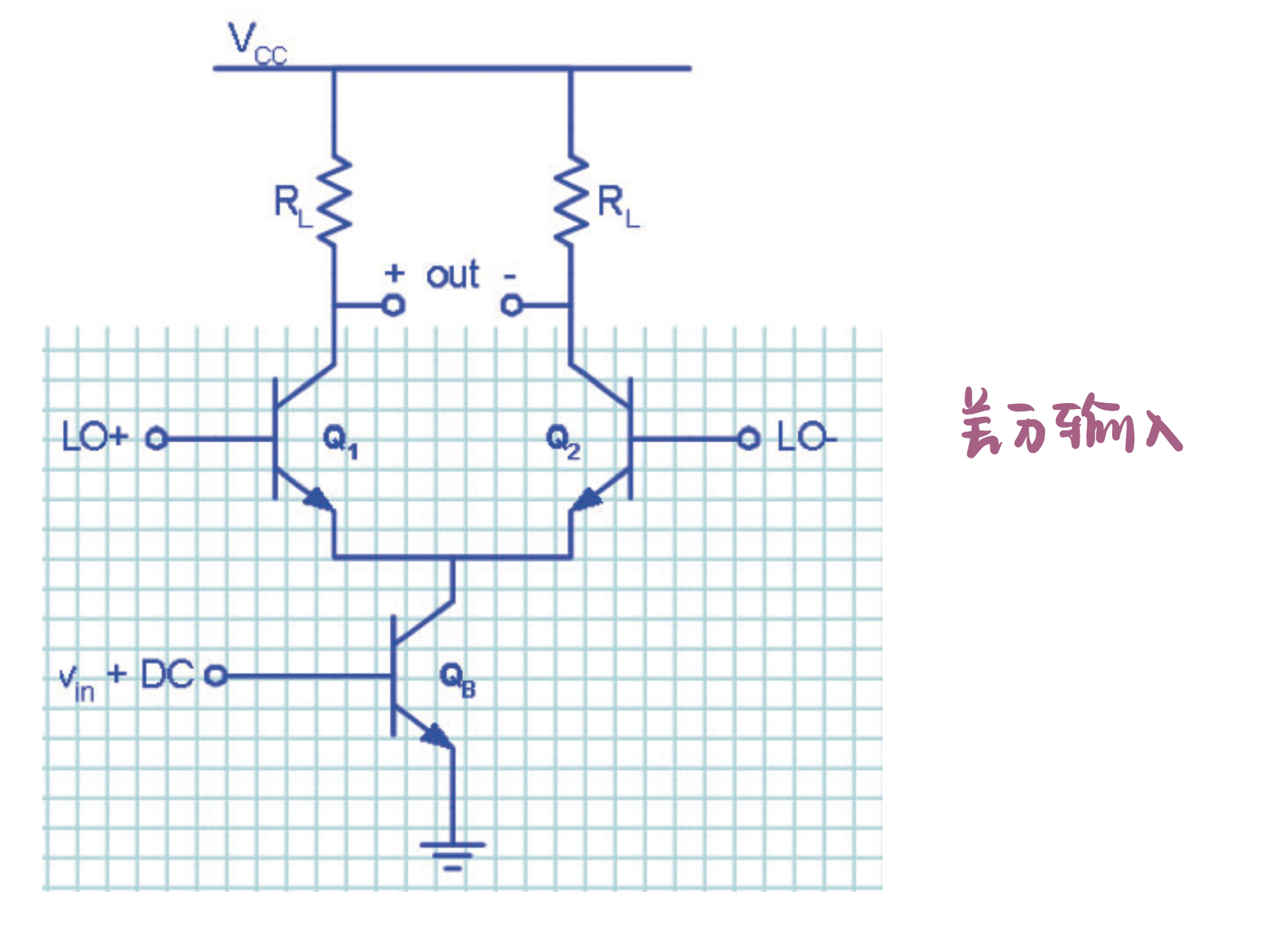

Single-Balanced Mixer

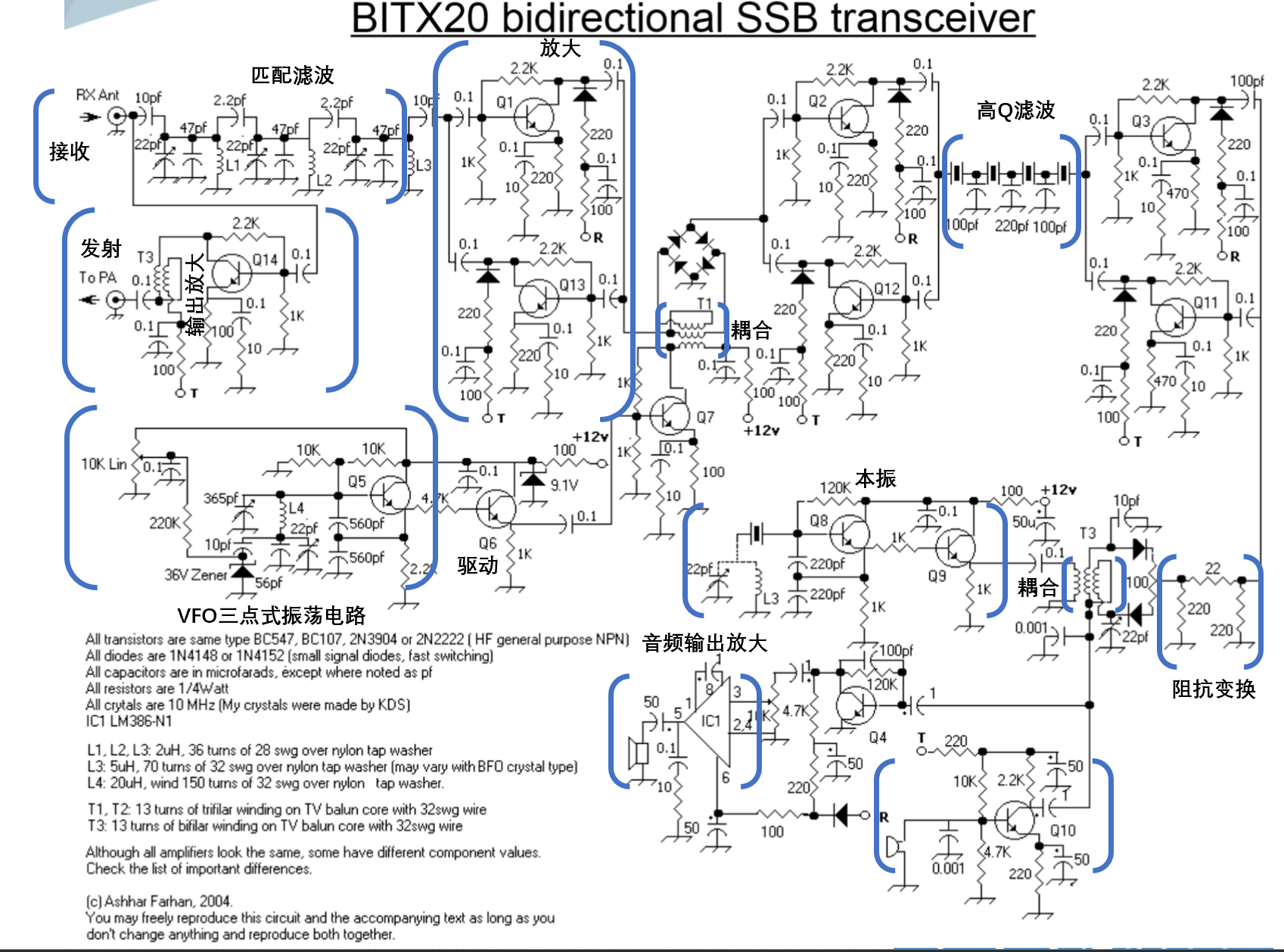

BITX20 bidirectional SSB transceiver
吉尔伯特混频器

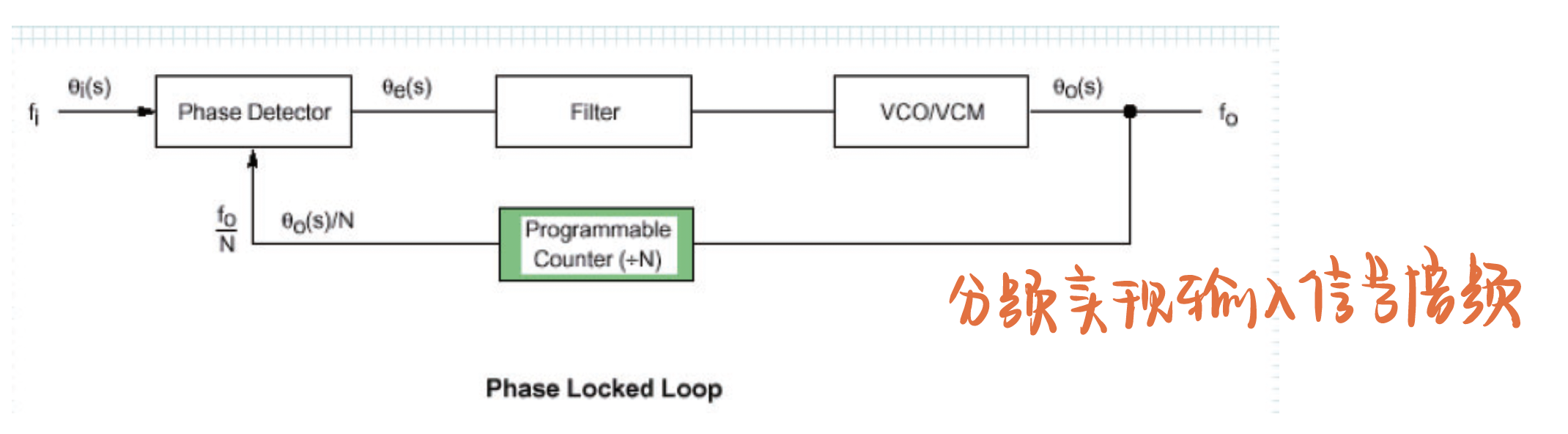

锁相环

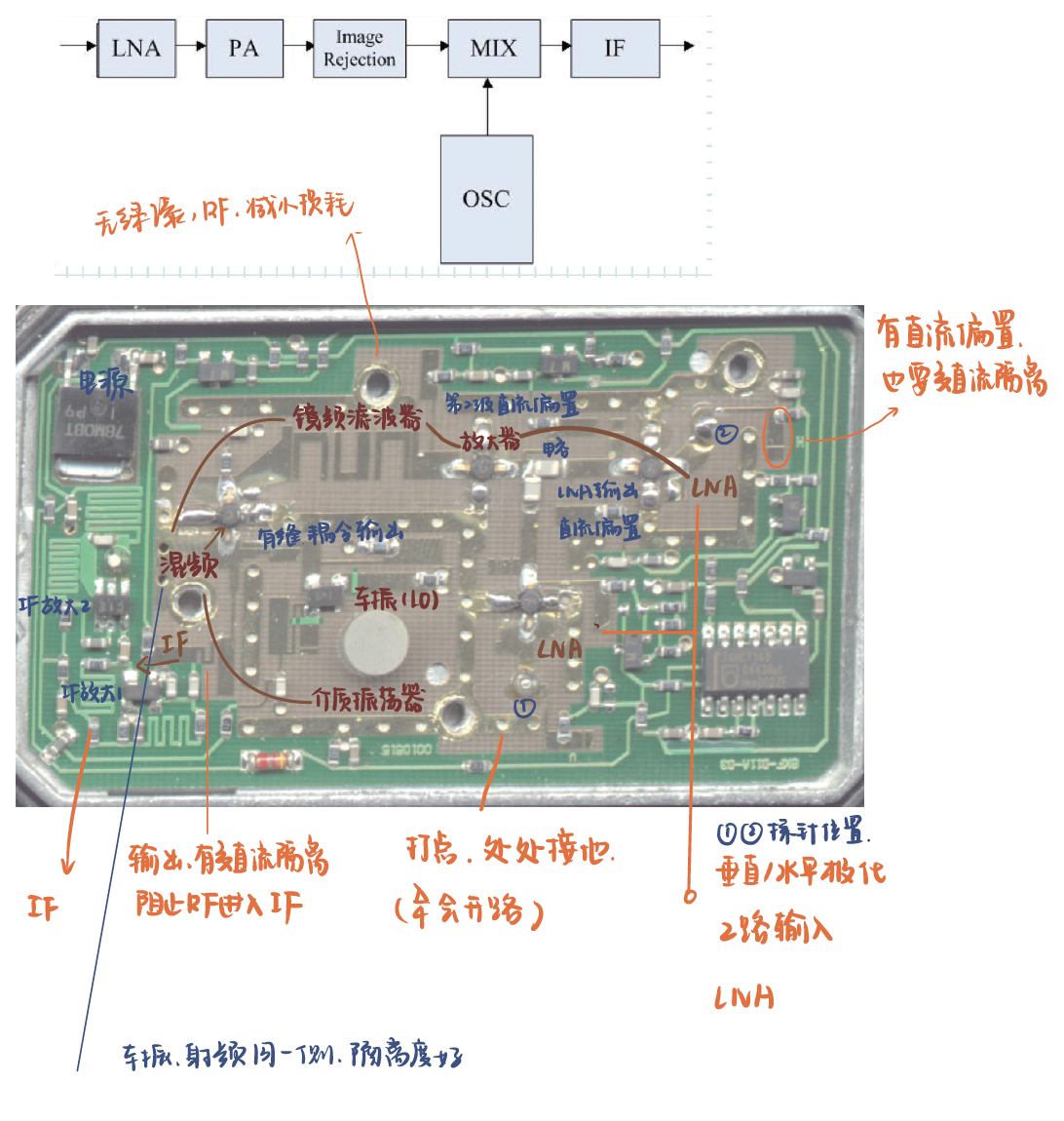

版图分析
